Mashina taqdimoti

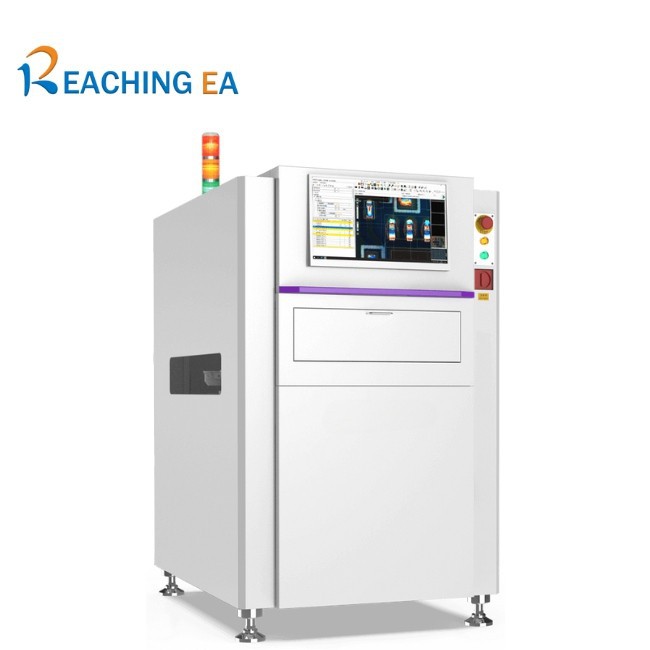

V5000 Series Inline AOI - bu yuqori{1}}aniqlik va yuqori{2}}tezlikdagi tekshirish uchun moʻljallangan avtomatlashtirilgan optik tekshirish tizimi boʻlib,-qayta oqimdan oldingi va keyin{4}}qayta oqim jarayonlarida. Granit platformasi va telesentrik linzalari bilan qurilgan, u SMT ishlab chiqarish uchun ajoyib barqarorlik va aniqlikni ta'minlaydi. Uning ilg'or dasturiy ta'minot algoritmlari zaif lehim, komponentlar nuqsonlari va PCB deformatsiyasini samarali aniqlaydi, bu uni qattiq taxtalar va FPC ilovalari uchun ideal qiladi. Haqiqiy{8}}vaqtdagi SPC tahlili va toʻliq{9}}liniya ulanishi jarayonni boshqarish va umumiy ishlab chiqarish sifatini yaxshilashga yordam beradi.

Xususiyatlari

Granit platformasi va telesentrik linzalar yuqori aniqlik va o'lchov barqarorligini ta'minlaydi.
Murakkab tekshirish algoritmlari ortiqcha lehim, etishmayotgan komponentlar, polarit, siljish, qabr tosh, lehim ko'prigi va boshqalarni ishonchli aniqlashni ta'minlaydi.
Intellektual kompensatsiya PCB deformatsiyasi, harorat deformatsiyasi yoki ipak{0}}ekran shovqinidan kelib chiqadigan noto‘g‘ri qo‘ng‘iroqlarni kamaytiradi.
SMT jarayonini toʻliq qamrab olish uchun-qayta oqimdan oldin va{1}}qayta oqimdan keyingi tekshiruvni qoʻllab-quvvatlaydi.
Uch-nuqtali ma'lumotlar ulanishi sabab tahlili uchun SPI, oldindan{1}}qayta oqim AOI va-qayta oqimli AOIni-birlashtiradi.
Shtrix-kodni skanerlash va MES buyruqlarini to'liq qo'llab-quvvatlash orqali dasturni avtomatik almashtirish.
SPC signal funksiyasi ishlab chiqarishni real vaqt-monitoring qilish imkonini beradi va nuqsonlarning oldini olishni yaxshilaydi.
Toʻliq{0}}taxta suratlari kuzatuv va hujjatlar sifatini oshiradi.
Samaradorlikni oshirish uchun bir nechta ta'mirlash stantsiyalarini bitta operatorga ulash mumkin.

Ishlab chiqarish liniyasi yechimi

2D AOI Inspection System

Tekshirish namunasi

AOI for 2D Visual Inspection

Kengaytirilgan tekshirish aniqligi uchun lehim padining aqlli joylashuvi

Bizning ilg‘or solder pad joylashuvi va FOV{0}}yordamli tekislash texnologiyamiz PCB deformatsiyasi, egilish, silkscreen o‘zgarishi va afsonaviy shovqinlar natijasida kelib chiqadigan noto‘g‘ri qo‘ng‘iroqlarni sezilarli darajada kamaytiradi. Ushbu aqlli joylashishni aniqlash, ayniqsa, FPC va post{2}}to'lqinli-lehim taxtalari uchun samarali bo'lib, lehim birikmalari va komponentlarini barqaror aniqlashni ta'minlaydi. Butun ko'rish maydoni bo'ylab tekislash aniqligini oshirish orqali tizim yanada ishonchli tekshirish natijalarini taqdim etadi va umumiy SMT sifat ko'rsatkichlarini oshiradi.

Chiplar va IClar uchun aniq yomon lehim tekshiruvi

Lehim maydonchasining aniq joylashuvi va sakkizta funksiya{0}}nuqta tahlili yordamida tizim chiplar va IC-lardagi yomon lehim nuqsonlarini samarali aniqlaydi. Lehim shaklidagi anormalliklarni, lehimning etarli emasligini yoki zaif bo'g'inlarni qo'lga kiritish orqali ushbu texnologiya yuqori darajada ishonchli tekshirish ishlashini ta'minlaydi va barqaror SMT yig'ish sifatini ta'minlaydi.

Yuqori aniqlik uchun IPC-mos aniqlash parametrlari

Bizning algoritmimiz IPC-A-610-G Class 3 standartlari asosida komponent ofsetlarini hisoblab, yanada ishonchli va izchil tekshirish natijalarini ta'minlaydi. Lehim paneli va komponent korpusini aniq joylashtirgan holda, tizim siljish tezligini aniq hisoblab chiqadi va IPC tomonidan belgilangan 25% dan kamroq tolerantlik doirasida haddan tashqari oqishni aniqlaydi va talab qilinadigan SMT ilovalari uchun barqaror sifat nazoratini ta'minlaydi.

Mahsulot spetsifikatsiyasi

Uskunalar modeli	V5000	V5000D	V5000XL
Tasvir tizimi
Kamera		5MP/12MP sanoat kamerasi
Rezolyutsiya	5 MP kamera: 15 mkm, 10 mkm	12MP kamera: 15mm, 12mm, 10mm, 6.3mm
FOV	37*30mm (5MP, 15mm)	60*45mm (12MP, 15mm)
Ob'ektiv	Telesentrik linzalar	Telesentrik linzalar	Telesentrik linzalar
Yoritish	4 rangli halqa shaklidagi LED (RGBW)	4 rangli halqa shaklidagi LED (RGBW)	4 rangli halqa shaklidagi LED (RGBW)

Harakat tuzilishi
X/Y harakati	AC Servo	AC Servo	AC Servo (ikki haydovchi)
Platforma	Granit	Granit	Granit
Kenglikni sozlash	Avtomatik	Avtomatik	Avtomatik
Transport turi	Kamar	Kamar	Kamar
Kengashni yuklash yo'nalishi	Chapdan o'ngga yoki o'ngdan chapga (Buyurtma nuqtasida tanlang)	Xuddi shunday	Xuddi shunday
Ruxsat etilgan temir yo'l	Yagona polosali: 1-statsionar temir yo'l	Ikki qatorli: 1-chi va 3-chi qat'iy temir yo'l yoki 1-chi va 4-chi qat'iy temir yo'l	Yagona polosali: 1-statsionar temir yo'l

Uskuna konfiguratsiyasi
Operatsion tizim	G'alaba 10	G'alaba 10	G'alaba 10
Aloqa	Ethernet, SMEMA	Ethernet, SMEMA	Ethernet, SMEMA
Quvvat talabi	Bir fazali 220V, 50/60Hz, 5A	Xuddi shunday	Xuddi shunday
Havo talabi	0,4–0,6 MPa	0,4–0,6 MPa	0,4–0,6 MPa
Konveyer balandligi	900±20 mm	900±20 mm	900±20 mm
Uskunaning o'lchamlari	L935D1360H1570mm (minora nurisiz)	Xuddi shunday	L1125D1360H1570mm (minora nurisiz)
Uskunaning og'irligi	900 kg	950 kg	1100 kg

PCB hajmi
Hajmi	5060–510610mm	Ikki qatorli: 50 * 60–510 * 320 mm; Bir qatorli: 5060–510580mm	5080–675610mm
Qalinligi	0,6–6,0 mm	0,6–6,0 mm	0,6–6,0 mm
PCB og'irligi	3 kg dan kam yoki teng	3 kg dan kam yoki teng	3 kg dan kam yoki teng

Komponentlarni tozalash
Yuqori bo'shliq 25-60 mm sozlanishi; Pastki bo'shliq 45 mm

Siqish chekkasi
3,0 mm

Tekshirish funktsiyalari
Komponent	Noto'g'ri komponent, etishmayotgan, qutblilik, siljish, teskari, shikastlanish, IC qo'rg'oshin burmasi, begona materiallar, qabr toshlari va boshqalar.
Lehimli birikma	Lehim yo'q, lehim etarli emas, ochiq lehim, ortiqcha lehim, lehim ko'prigi, lehim to'pi va boshqalar.
Komponent hajmi	Chip: 03015 va undan yuqori; LSI: 0,3 mm pitch va undan yuqori; Boshqalar: g'alati shakl komponenti
Tekshirish tezligi
180–200ms/FOV

Mahsulot ma'lumotlari faqat ma'lumot uchun. Iltimos, so'nggi ma'lumotlarni tasdiqlash uchun biz bilan bog'laning.
